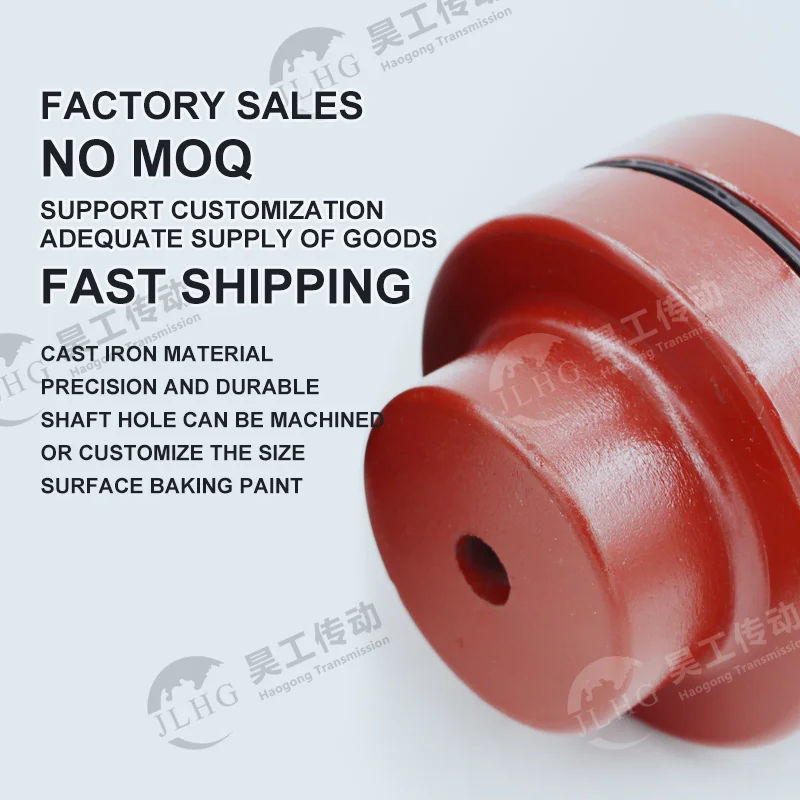

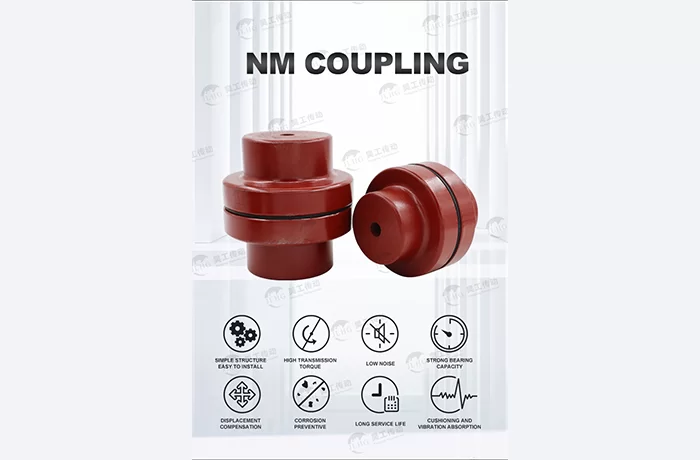

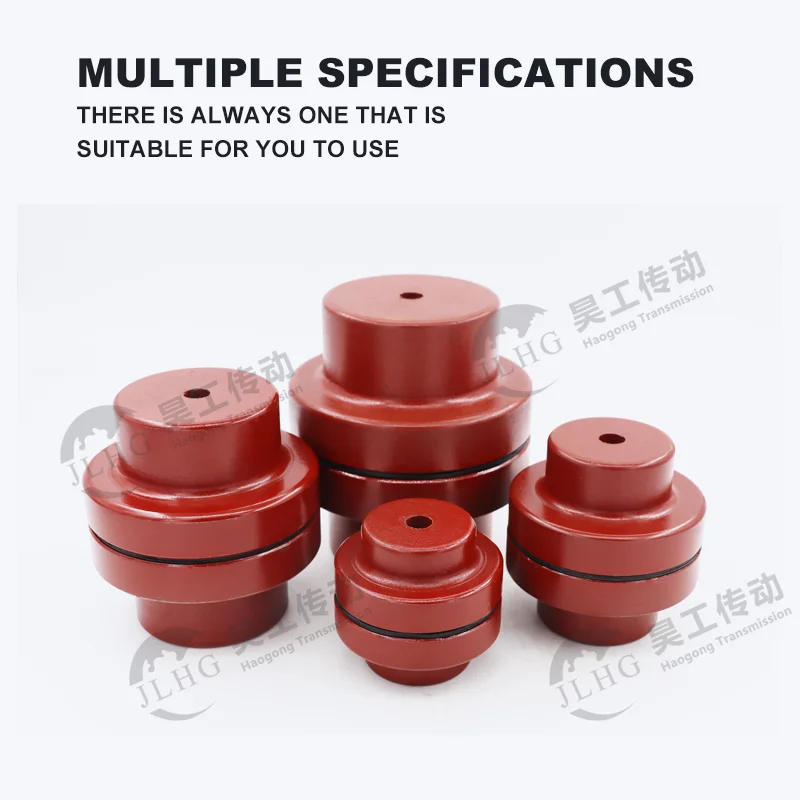

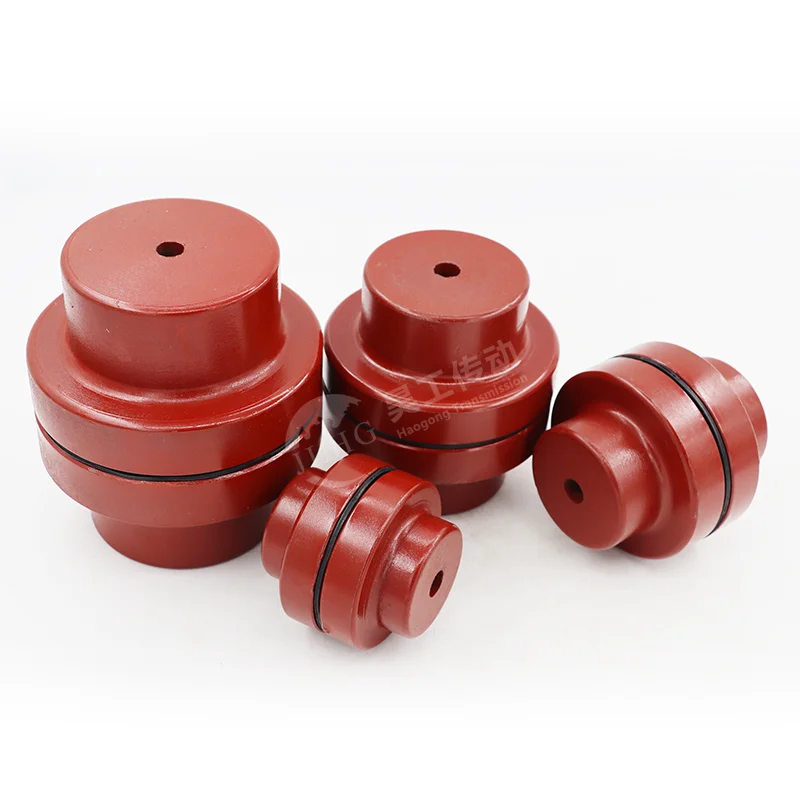

Accouplement élastique en fonte NM

Sa caractéristique principale est d’utiliser la déformation élastique du tampon en caoutchouc pour obtenir un ‌amortissement et une réduction des vibrations ‌et une ‌compensation du déplacement : le tampon en caoutchouc peut absorber efficacement les vibrations d’impact pendant la transmission et réduire le bruit de l’équipement ; ventilateurs, pompes à eau et équipements d’agitation). Ils présentent les avantages d’un faible coût et d’un entretien facile. Cependant, les pièces en caoutchouc doivent être inspectées et remplacées régulièrement et la température de fonctionnement à long terme ne doit pas dépasser 80 ℃ pour éviter le vieillissement.

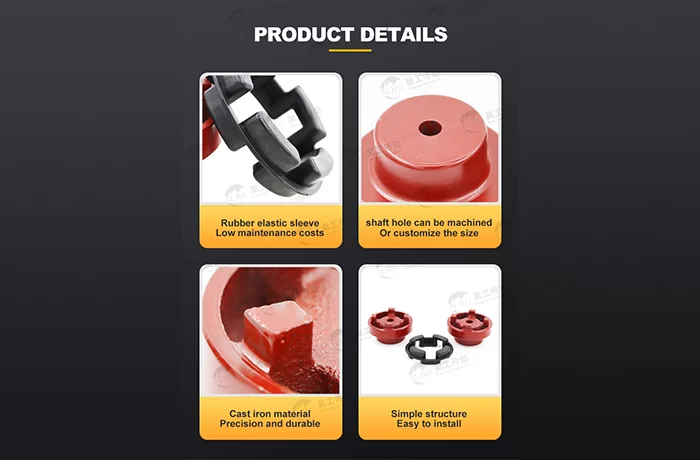

1.Structure simple

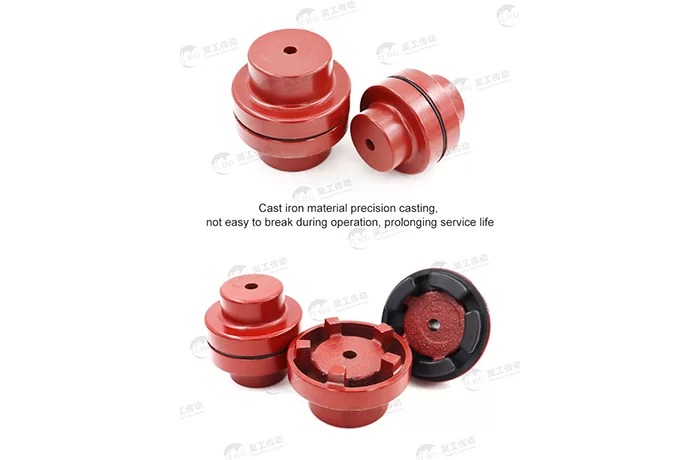

Les deux côtés sont en fonte à haute résistance pour garantir la stabilité structurelle et la rigidité en torsion.

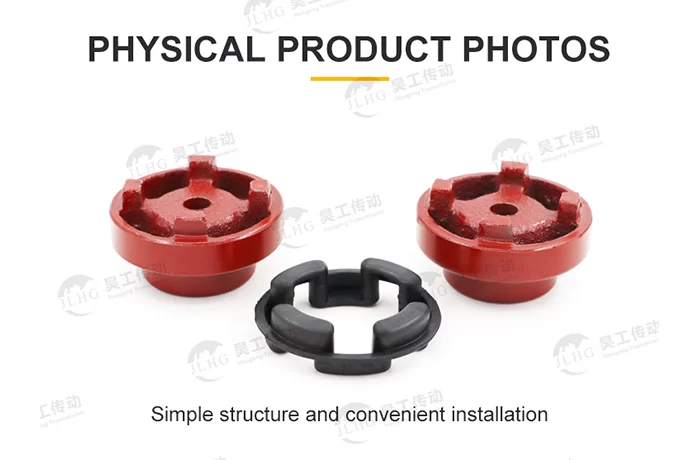

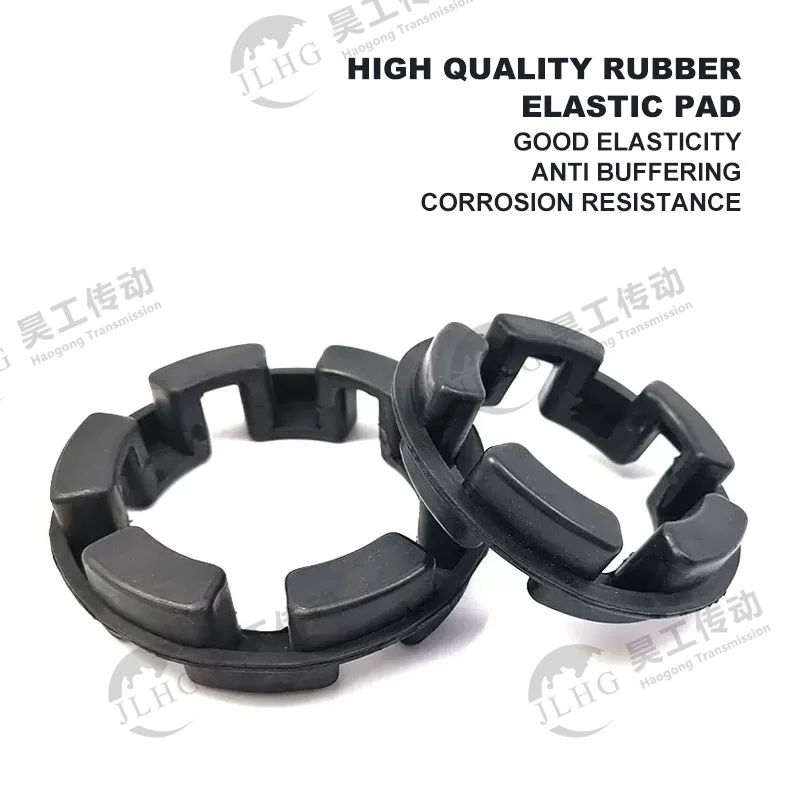

Le coussinet élastique annulaire en caoutchouc ‌est intégré entre les deux demi-accouplements en tant qu’élément élastique central, assurant des fonctions de tampon et de compensation de déplacement.

2. Mise en mémoire tampon et réduction des vibrations

Les coussinets en caoutchouc absorbent les charges d’impact et les vibrations dans le système de transmission, réduisent le bruit de fonctionnement de l’équipement et protègent les appareils connectés (Téléphones que les moteurs et les réducteurs) contre les dommages.

3. Capacité de compensation des déplacements ‌

Déviation angulaire : compense une déviation d’axe de ≤1°.

Déviation radiale : compensez environ 0,5 mm de décalage parTousèle.

Expansion et contraction axiales : permet un petit déplacement axial pour s’adapter à la dilatation thermique ou aux erreurs d’instTousation.

4. Performances à coût élevé

Le matériau en fonte a un faible coût et le tampon en caoutchouc a une structure simple. Dans l’ensemble, il est économique et pratique.

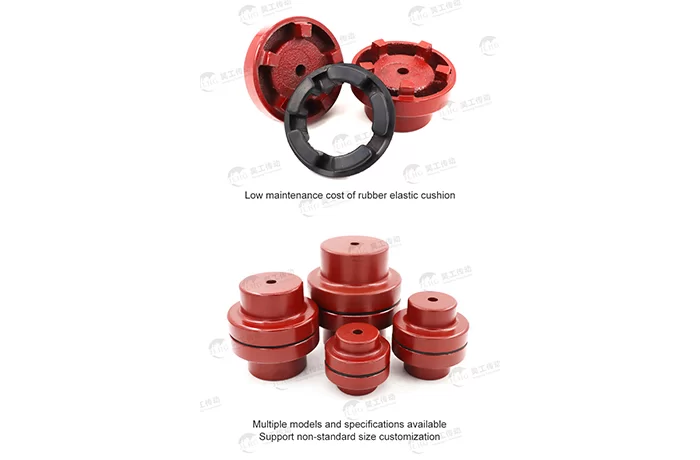

5. entretien facile

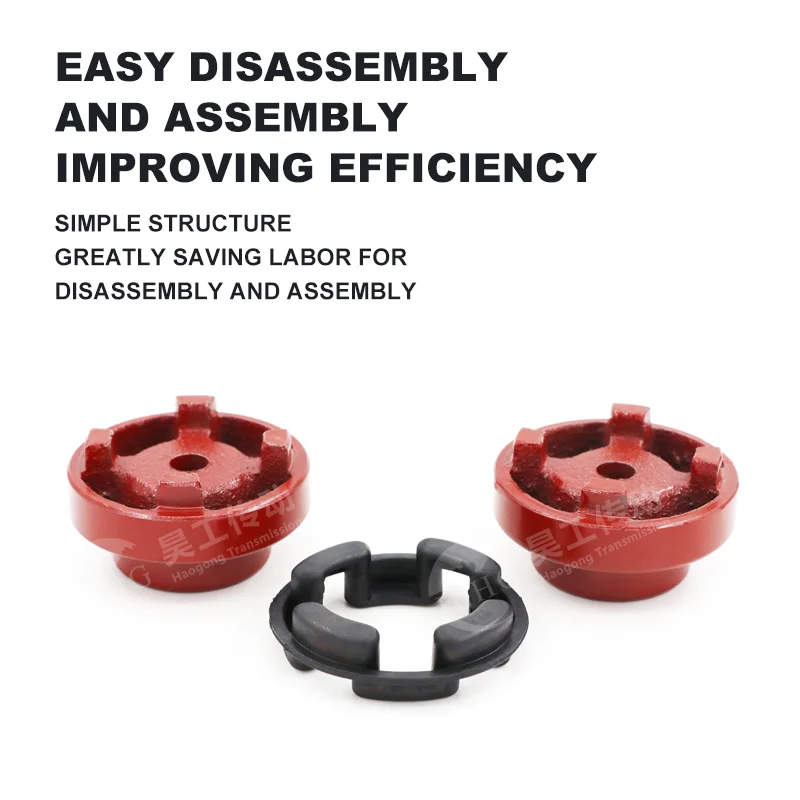

Le remplacement du joint en caoutchouc ne nécessite pas de déplacer le corps principal de l’équipement. Un entretien rapide peut être obtenu simplement en retirant les boulons.

6.Conditions de travail applicables

La transmission de couple moyenne et petite (généralement trouvée dans des scénarios Téléphones que les ventilateurs, les pompes à eau, les mélangeurs et les bandes transporteuses), avec une température de travail à long terme de ≤ 80 ℃ (les températures élevées accéléreront le vieillissement du caoutchouc), ne convient pas aux environnements à couple élevé, à vitesse élevée ou à températures extrêmes.
